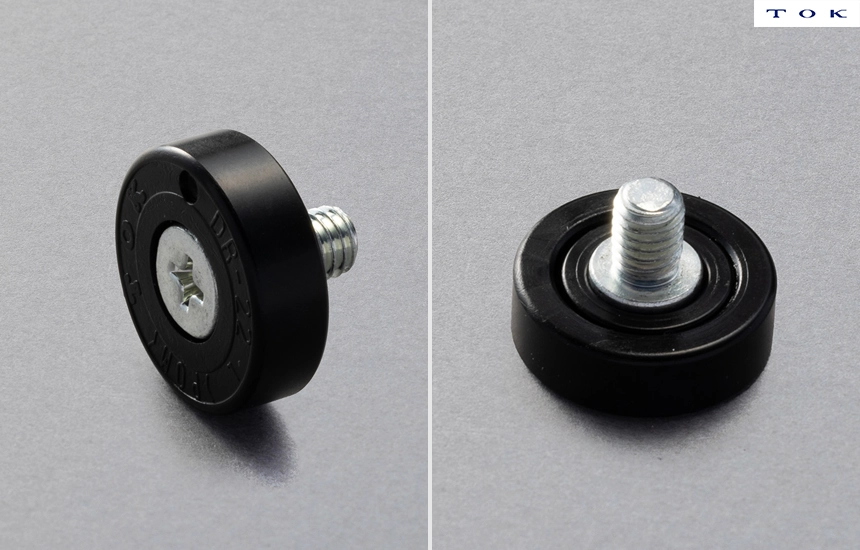

E-B

E-B type（十字穴付き）

E-B type（十字穴付き・緩み止め有）

E-B type（六角穴付き）

E-B｜誘電性樹脂ベアリング｜フラット形｜ねじ軸

詳細な寸法値はカタログを参照下さい。

Model	主要寸法　[mm]
Model	D	B	C	L	Da	ネジ仕様	緩み止め	Part No.
2	19	6	0.5	8	8.2	M6 P1.0	–	ER-19-B0.5
3			1				有	ER-19-B1-M6×8
3			2				有	ER-19-B2-M6×8
2	22	7	0.5	8	9.5	M6 P1.0	–	ER-22-B0.5-M6×8
3			1				有	ER-22-B1-M6×8
3			2				有	ER-22-B2
2	26	7	0.5	8	9.5	M6 P1.0	–	ER-26-B0.5
2	30	7	0.5	8	9.5	M6 P1.0	–	ER-30-B0.5-M6×8

詳細な寸法値はカタログを参照下さい。

Model	主要寸法　[mm]
Model	D	B	C	L	Da	ネジ仕様	緩み止め	Part No.
4	22	7	0.5	8	9.5	M6 P1.0	–	ER-22-B0.5-JH
	24	7	0.5	8	9.5	M6 P1.0	–	ER-24-B0.5-JH
	26	7	0.5	8	9.5	M6 P1.0	–	ER-26-B0.5-JH
	28	7	0.5	8	9.5	M6 P1.0	–	ER-28-B0.5-JH
	30	7	0.5	8	9.5	M6 P1.0	–	ER-30-B0.5-JH
	35	7	0.5	8	9.5	M6 P1.0	–	ER-35-B0.5-JH

製品名の記号解説について更に詳しく知りたい方は、こちらの構成一覧をご覧ください。

No	項目	記号	内容
①	アウターレース材質記号	E	誘導性ポリアセタール樹脂
②	アウターレース形状記号	R	フラット形
③	リテーナ又は総ボールタイプ	省略	リテーナタイプ（ポリプロピレン・ポリアミド樹脂）
④	アウターレース外径寸法	–	（数値で掲載）
⑤	ボール材質記号	省略	炭素鋼球
⑥	インナーレース形状記号	B	ねじ軸
⑦	インナーレース材質記号	省略	炭素鋼（メッキ処理）
⑧	内径・取付けすきま寸法	–	（図のＣ寸法を数値で掲載）
⑨	追加情報	MC	メッキ処理※省略含む
		M6×8	ネジ仕様×ネジ長さL寸法※省略含む
		JH	穴軸穴付きネジタイプ
