DR-H series

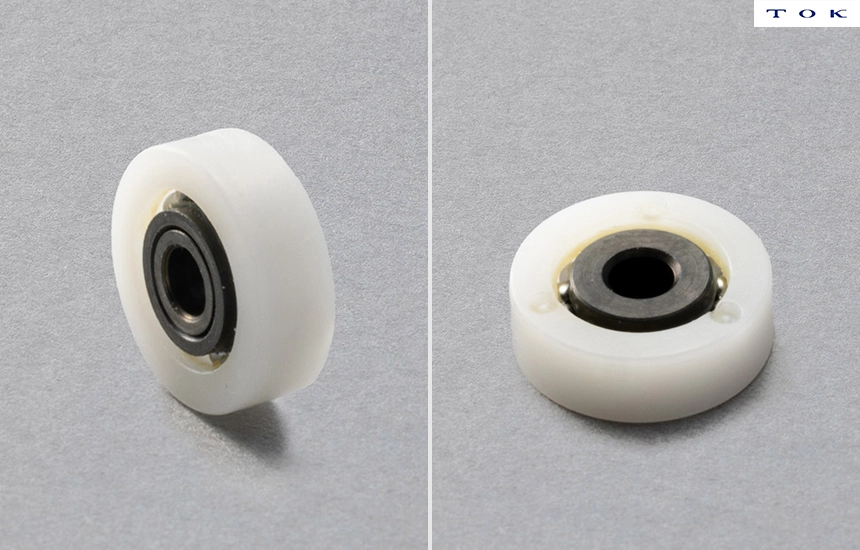

DR-H type （ブラックオキサイド処理）
DR-H type
DR-H type（インナーレース幅凹）
DR-H type（インナーレース幅ワイド）

DR-H｜樹脂ベアリング｜フラット形｜貫通穴

製品ラインナップ

Model 1

ブラックオキサイド処理

Model 2

Model 3

インナーレース幅凹

Model 4

インナーレース幅ワイド




詳細な寸法値はカタログを参照下さい。

  Model 主要寸法　[mm]
 D  d  B  Da JIS相当 Part No.
1 9 2.5 3 5.4 – DRS-9-H2.5
12 3 4 6.5 – DRS-12-H3
2








 		 17 6 6 8.2 606 DR-17-H6
18 6 6 8.2 – DR-18-H6
19 5 6 8.2 635 DR-19-H5-MC
6 626 DR-19-H6
20 6 7 9.5 – DR-20-H6-MC
8 6 11 – DR-20-H8
22 6 7 9.5 636 DR-22-H6-MU
7 627 DR-22-H7
8 11 608 DR-22-H8
24 6 7 9.5 – DR-24-H6-MC
8 13 – DR-24-H8
26 6 7 9.5 629 DR-26-H6-MU
9 8 13 6000 DR-26-H9-MC
10 – DR-26-H10
28 6 7 9.5 – DR-28-H6-MC
30 6 7 9.5 – DR-30-H6-MC
10 9 14.5 6200 DR-30-H10-9
32 12 10 17 6201 DR-32-H12
35 6 7 9.5 – DR-35-H6-MC
15 11 21 6202 DR-35-H15
 3 40 6 8 9.5 – DR-40-H6-MC

 2
 		 17 12 21 6203 DR-40-H17
47 17 14 27 6303 DR-47-H17
20 6204 DR-47-H20



詳細な寸法値はカタログを参照下さい。

  Model 主要寸法　[mm]
 D  d  B C C1  Da JIS相当 Part No.
4











 16 4.1 4 0.25 0.25 8.5 – DR-16-H4.1W0.25-MC
17 6 6 1 1 8.2 606 DR-17-H6W1
19 5 6 1 1 8.2 635 DR-19-H5W1
6 626 DR-19-H6W1
22 6 7 1 1 9.5 636 DR-22-H6W1
7 11 627 DR-22-H7W1
8 608 DR-22-H8W1
26 6 7 1 1 9.5 – DR-26-H6W1
9 8 13 629 DR-26-H9W1
10 6000 DR-26-H10W1
30 10 9 1 1 14.5 6200 DR-30-H10W1
32 12 10 1 1 17 6201 DR-32-H12W1
35 15 11 1 1 21 6202 DR-35-H15W1
40 17 12 1 1 21 6203 DR-40-H17W1
47 17 14 1 1 21 6203 DR-47-H17W1
20 27 6204 DR-47-H20W1



製品名の構成

製品名の記号解説について更に詳しく知りたい方は、こちらの 構成一覧 をご覧ください。

No  項目 記号 内容
① アウターレース材質記号 D ポリアセタール樹脂
② アウターレース形状記号 R フラット形状
③ リテーナ又は総ボールタイプ 省略 リテーナタイプ（ホリプロピレン樹脂）
S 総ボールタイプ
④ アウターレース外径寸法 – （数値で掲載）
⑤ ボール材質記号 省略 炭素鋼球
⑥ インナーレース形状記号 H 貫通穴
⑦ インナーレース材質記号 省略 炭素鋼（メッキ処理）
⑧ 内径・取付けすきま寸法 – （図のＣ寸法を数値で掲載）
W インナーレース幅ワイド＆C･C1寸法
⑨ 追加情報 MC メッキ処理※省略含む

* 基本的に全製品受注生産品ですが、在庫がある場合もございますので、取り扱い商社または販売店へお問い合わせください。
